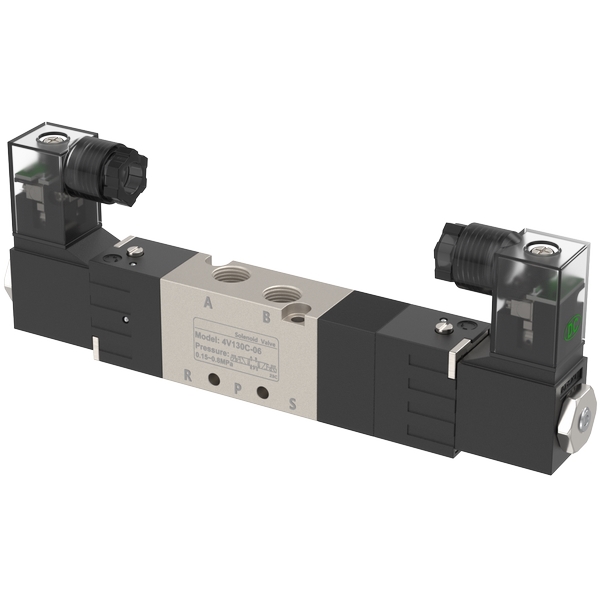

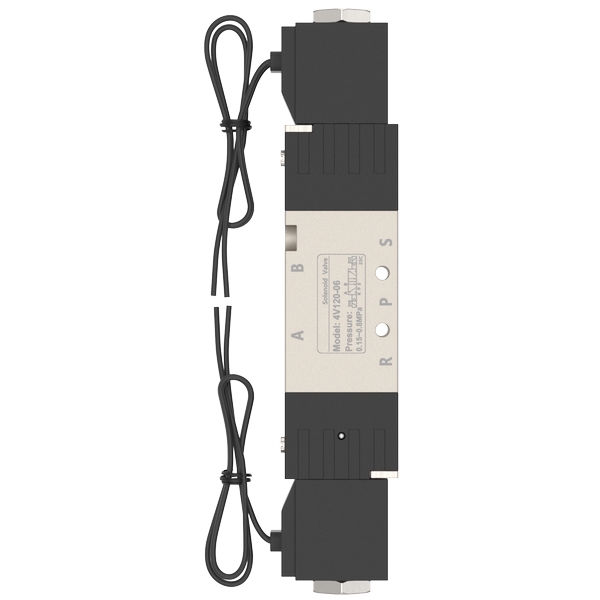

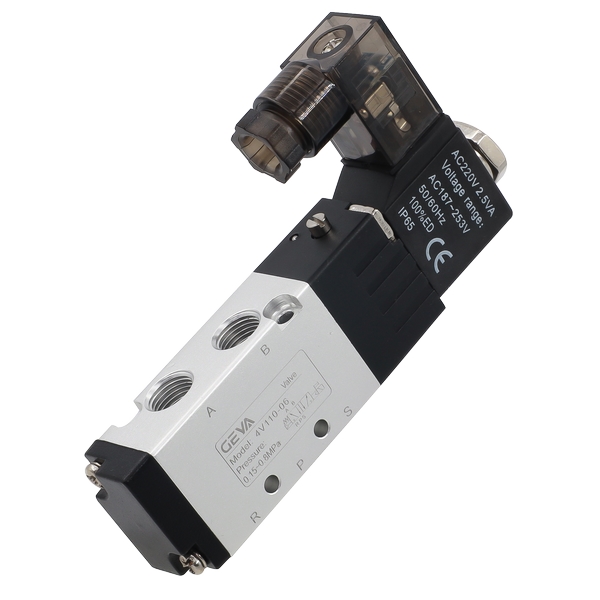

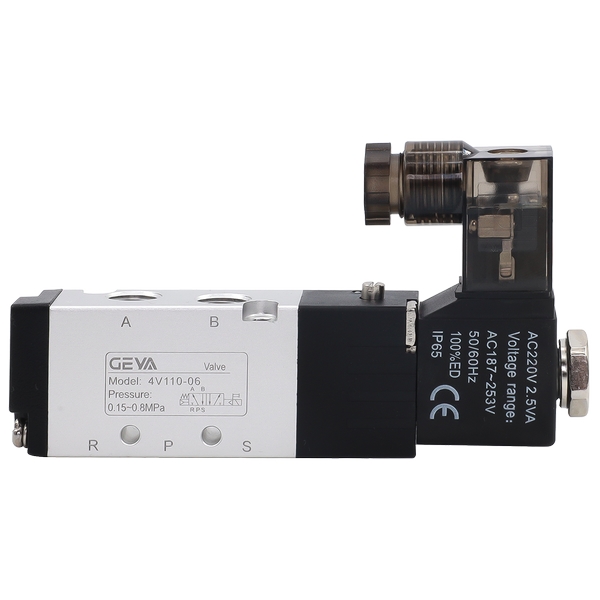

4V100系列電磁閥產品特點:
1、鋁合金材質閥體:從模具到材料加工,從零部件到成品組裝嚴格把控每一個細節,
精益求精只為呈現更加的產品。
2、采用足匝線圈:直徑8MM高品質銅線,支持長時間通電,方便拆卸。
3、高精度先導頭:高頻次的氣閥精度,適用各種場景,不易卡頓更靈敏支持每秒5次
高頻,鋁活塞設計不卡頓。
4、可搭配匯流排,對所連接的方向控制閥數進行任意組合或擴充。
4V100系列電磁閥型號及含義:


4V100系列電磁閥技術參數:
| 項目/型號 | 4V110-M5 | 4V120-M5 | 4V130C-M5 | 4V130E-M5 | 4V130P-M5 | 4V110-06 | 4V120-06 | 4V130C-06 | 4V130E-06 | 4V130P-06 |
| 工作介質 | 空氣(經40um濾網過濾) | |||||||||
| 動作方式 | 內部先導式 | |||||||||
| 位置數 | 五口二位 | 五口三位 | 五口二位 | 五口三位 | ||||||
| 有效截面積 | 5.5mm2(Cv=0.31) | 5mm2(Cv=0.28) | 12mm2(Cv=0.67) | 9mm2(Cv=0.50) | ||||||
| 接管口徑 | 進氣=出氣=排氣=M5 | 進氣=出氣=排氣=PT1/8 | ||||||||
| 潤滑 | 不需要 | |||||||||
| 使用壓力 | 0.15~0.8Mpa(21~114Psi) | |||||||||
| 耐壓力 | 1.2Mpa(170Psi) | |||||||||
| 工作溫度 | -5~60°C(23~140°F) | |||||||||
| 使用電壓范圍 | -15%~+10% | |||||||||
| 耗電量 | AC:2.5VA DC:2.5W | |||||||||
| 耐熱等級 | B級 | |||||||||
| 保護等級 | IP65(DIN40050) | |||||||||
| 接電形式 | 直接出線式或端子式 | |||||||||
| 動作頻率 | 5次/秒 | 3次/秒 | 5次/秒 | 3次/秒 | ||||||
| 勵磁時間 | 0.05秒以下 | |||||||||
| *主:動作頻率為空載狀態 | ||||||||||
4V100系列電磁閥產品尺寸:

| 型號\符號 | A | B | C | D | E | F | G |
| 4V120-M5 | M5 | 27 | 55.9 | 0 | 14 | 62.4 | 0 |
| 4V120-06 | PT1/8 | 28 | 55.5 | 2 | 16 | 61.4 | 3 |

| 型號\符號 | A | B | C | D | E | F | G |
| 4V130-M5 | M5 | 27 | 55.9 | 0 | 14 | 62.4 | 0 |
| 4V130-06 | PT1/8 | 28 | 55.5 | 2 | 16 | 61.4 | 3 |
4V100系列電磁閥符號:
