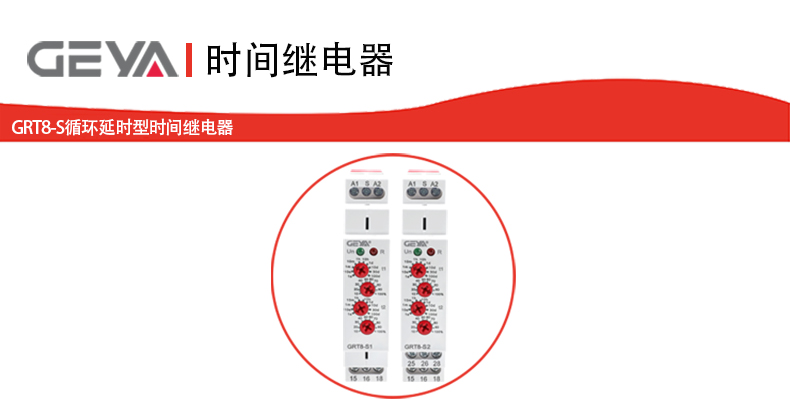

為何選擇GRT8-S循環延時型時間繼電器？ |
GRT8-S 循環延時型時間繼電器憑借其功能設計、性能參數和緊湊的體型，成為各 類周期性、間歇性控制任務的理想選擇。無論是工業自動化產線、樓宇能源管理還是設 備定制控制，它都能提供高效、可靠且易于集成的時序控制解決方案。 |
GRT8-S循環延時型時間繼電器產品優勢： |
1、靈活控制： 獨立的“ON/OFF”延時設定，滿足復雜循環時序需求。 |
2、廣泛適用： 0.1秒至100天的超寬延時范圍，覆蓋絕大多數應用場景。 |
3、操作簡便： 通過短接端子即可切換工作模式，無需復雜設置。 |
4、通用性強： AC/DC 12-240V 超寬電壓輸入，兼容性強。 |
5、狀態清晰： LED指示燈直觀顯示運行狀態，便于監控和維護。 |
6、節省空間： 18mm超薄設計，35mm卡軌安裝，節省控制柜空間。 |
7、精準可靠： 提供精確的定時控制，設備按預定邏輯可靠運行。 |
GRT8-S循環延時型時間繼電器產品特點： |
1.獨立雙延時通道：
核心優勢在于提供獨立的“ON”（通電）延時和 “OFF”（斷電）延時設 定。用戶可根據實際工藝流程或控制需求，為通電時間和斷電時間分別設定不同的延 時值，實現高度靈活的“開-停-開”循環控制邏輯。 |
2. 超寬延時范圍 & 多檔位選擇： 支持0.1秒至100天的寬延時范圍設定，覆蓋從瞬時操作到超長周期控制的幾乎 需求。通過10個清晰的時間檔位切換，用戶能快速、精確地找到并設定所需的延 時時間，無論是毫秒級的精密控制還是長達數月的周期性任務皆可勝任。 |
3. 便捷工作模式切換： 提供簡單直觀的模式選擇功能。僅需短接端子 “S-A1”，即可在多種預設的工作 模式（如單次觸發、循環模式、間隔觸發等）間快速切換，滿足不同應用場景下的控 制邏輯要求，無需復雜編程。 |
4. 超寬工作電壓兼容性： 具備AC/DC 12V - 240V 的超寬工作電壓規格可選。這種設計使其能夠無縫兼容 全球主流的控制電壓系統，從低壓直流到標準工頻交流均可穩定可靠運行，地提 高了產品的通用性和部署靈活性。 |
5. 直觀狀態指示： 內置高亮度LED指示燈，實時清晰地顯示繼電器的當前工作狀態（如電源狀態、計 時狀態、輸出狀態等），便于現場操作和維護人員快速診斷設備運行情況。 |
6. 緊湊節省空間：
采用超薄設計，寬度僅18mm，符合標準35mm DIN卡軌安裝方式。其小巧的體 積特別適用于空間緊湊的控制柜或設備內部，有效節省寶貴的安裝空間，支持高密度 排布。 |
GRT8-S循環延時型時間繼電器產品應用： |
GRT8-S 循環延時型時間繼電器廣泛應用于需要周期性、間歇性或特定時序通斷控 制的自動化場合，尤其擅長處理以下任務： |
1、循環延時控制： · 核心應用場景。用于周期性啟動和停止電動機、泵、風機等設備，例如：控制攪 拌機、傳送帶、曝氣設備的固定時間運行與停止間隔。 · 實現自動化生產線的工序節拍控制，如定時噴淋、定時吹掃、定時送料等。 · 控制測試設備的周期性通電與斷電測試。 |
2、照明控制： · 實現公共區域（如樓道、走廊、停車場）照明燈具的定時開啟與關閉循環，達到 節能與自動化管理目的。 · 控制廣告燈箱、景觀照明、節日彩燈按照預設的“亮-滅-亮”模式循環工作，創 造動態燈光效果。 · 用于農業大棚的補光燈定時開關控制，模擬自然光照周期。 |
3. 加熱/溫控系統： · 控制電熱元件（如烘箱、加熱棒、熱風槍）的周期性通電加熱與斷電冷卻，適用 于需要間歇加熱的工藝過程（如塑料加工、固化、烘干）。 · 在恒溫系統中作為輔助控制，實現加熱設備的定時啟動和停止，配合溫控器工作。 · 應用于電伴熱系統的循環啟?？刂?，防止管道凍結。 |
4. 其他周期性控制： · 控制通風系統的定時換氣（如排氣扇定時開啟關閉）。 · 噴泉、水景設備的循環啟?？刂?。 · 自動售貨機、展示柜的照明或壓縮機定時循環。 · 需要特定時間間隔觸發動作的信號或報警系統。 |

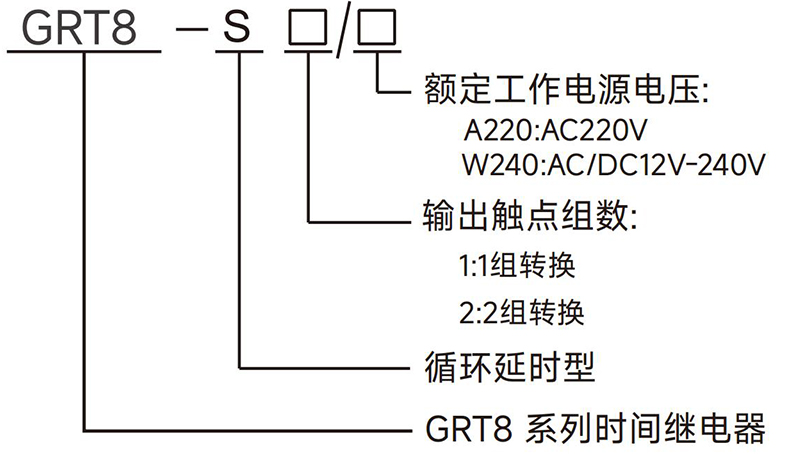

GRT8-S循環延時型時間繼電器型號說明： |
GRT8-S循環延時型時間繼電器技術參數： |
型號 | GRT8-S1 | GRT8-S2 | |
功能 | 循環延時 | ||
電源端子 | A1-A2 | ||
額定控制電源電壓 | W 2 4 0 | AC/DC 12-240V 50Hz | |
消耗功率 | AC 0.7-3VA/DC 0.5-1.7W | ||
額定控制電源電壓 | A220 | AC 220V 50Hz | |
消耗功率 | AC max.6VA/1.3W | AC max.6VA/1.9W | |
電源允許波動范圍 | -15%;+10% | ||
額定沖擊耐受電壓 | 2.5KV | ||
額定絕緣電壓 | 250V | ||
電源指示燈 | 綠色LED | ||
延時范圍 | 0.1秒-100天 | ||
設定方式 | 旋鈕 | ||
設定精度 | 10% | ||
重復精度 | 0.2% | ||
溫度波動誤差 | 0.05%/℃,at=20℃ | ||
輸出觸點參數 | 1組轉換觸點 | 2組轉換觸點 | |
| |||
小切換功率 | 500mW | ||
輸出繼電器指示 | 紅色LED | ||
機械壽命 | 1×10? | ||
電壽命(阻性負載) | 1×105 | ||
復位時間 | 200ms | ||
工作環境溫度 | -20℃~+55℃ | ||
存儲和運輸環境溫度 | -35℃~+75℃ | ||
安裝方式 | 35mm卡軌安裝 | ||
防護等級 | IP20 | ||
安裝位置 | 任意 | ||
安裝海拔高度 | ≤2000米 | ||
接線能力 | 1×2.5mm2或2×1.5mm20.4N ·m | ||
外形尺寸 | 90mm×18mm×64mm | ||
重量 | W240-63g,A220-62g | W240-83g,A220-82g | |
符合標準 | GB/T14048.5,JEC60947-5-1,EN 61812-1 | ||

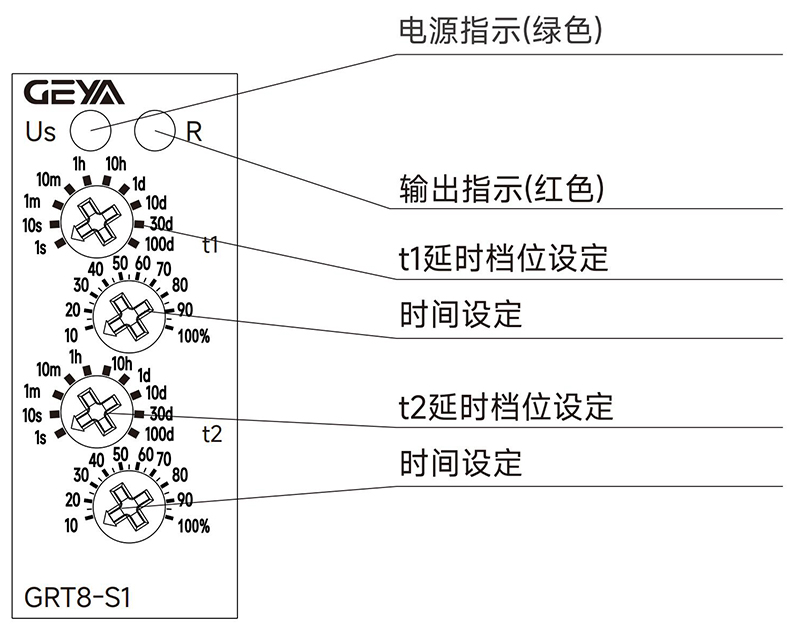

GRT8-S循環延時型時間繼電器產品面板： |

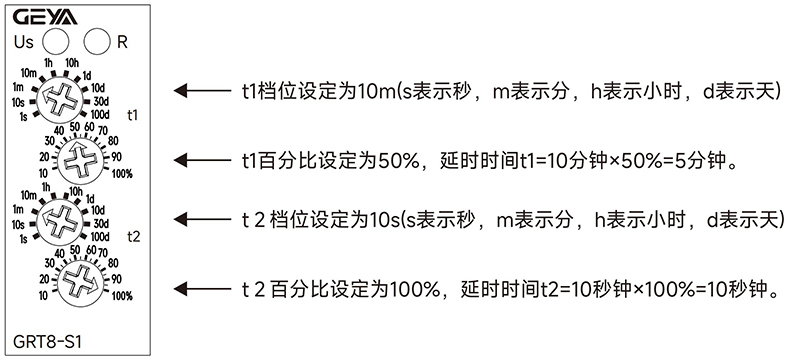

時間設定方法： |
本產品t1和t2均可設置為0.1秒~100天之間任意時間，如下例所示： |
例1:設定t1為5分鐘，t2為10秒鐘,按如下 |
|

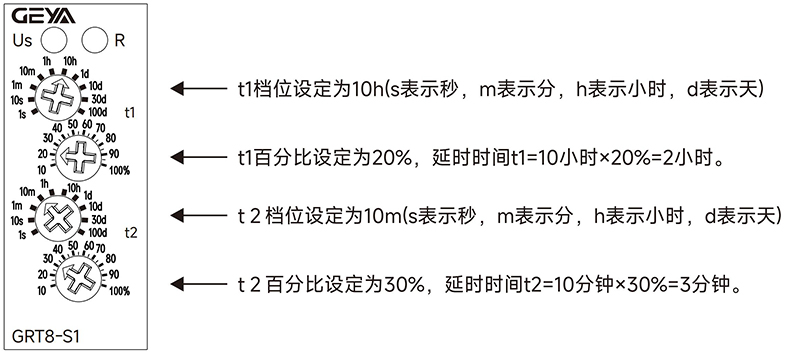

例2:設定t1為2小時，t2為3分鐘,按如下 |
|
GRT8-S循環延時型時間繼電器產品尺寸： |
GRT8-S循環延時型時間繼電器產品功能： |

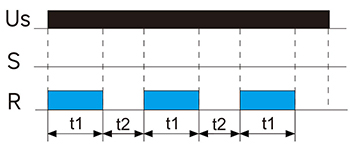

循環延時，ON開始 |

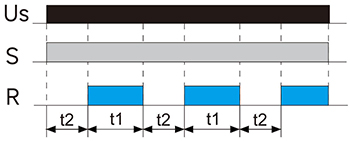

循環延時，OFF開始，短接A1和S |
當繼電器Us得電時，繼電器動作， 開始t1延時，延時t1到后繼電器斷開， 開始t2延時，延時t2到后，繼電器動 作，如此循環不停。任意時刻Us斷電， 繼電器復位。 | 短接A1-S，當繼電器Us得電時，繼電 器開始t2延時，延時t2到后繼電器動作， 開始t1延時，延時t1到后，繼電器斷開， 如此循環不停。任意時刻Us斷電，繼電器
復位。 |
|
|
注：兩組輸出的規格，兩組觸點是同時動 作的。 | 注：兩組輸出的規格，兩組觸點是同時動 作的。 |

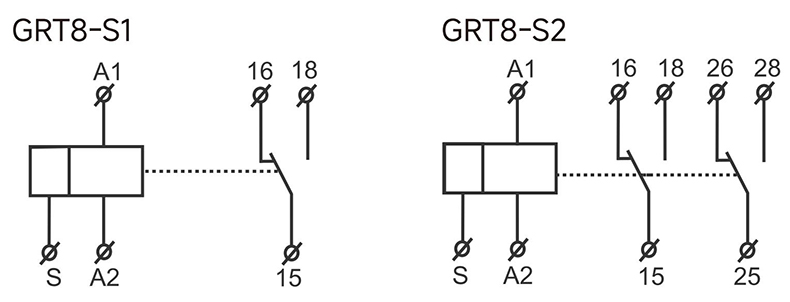

GRT8-S循環延時型時間繼電器產品接線： |
